DC6.5-50V 25A 300W BLDC Three Phase DC Brushless Motor Controller PWM Without Hall Sensor Hall Motor

Ovo je trofazni DC kontroler bez četkica i Hal senzora.

Motor radi normalno čak i bez Hal senzora.

BLDC napon je 6.5-50V, velike snage 380W, DC trofazni brzi kontroler bez četkica i senzora.

Novododati PWM signalni ulaz, podržava 3.3V sisteme.

Specifikacije kontrole analognog signalnog ulaza PLC 0-5V.

Maksimalna brzina: 224.000 obrtaja u minuti (2-polni motor), 74.000 obrtaja u minuti (6-polni motor), 40.000 obrtaja u minuti (12-polni motor), 35.000 obrtaja u minuti (14-polni motor). Maksimalna snaga i dalje može dostići 380W, ali su potrebne dodatne mere hlađenja.

Posebne napomene za ulaz eksternog signala:
1. Režim ulaza 0-5V: Prebacite se na režim ulaza 0-5V pomoću dugmeta. Unesite analogni signal 0-5V preko terminalnog bloka za kontrolu brzine. Maksimalni napon ne sme preći 5V. Fabrički podrazumevani režim (uverite se da je potenciometar na ploči podešen na minimum).

2. Režim ulaza 1-4.2 V: Pritisnite dugme da biste prešli na režim ulaza 1-4,2 V. Povežite signal na terminalni blok. Kontrolišite brzinu analognim signalom 1-4,2 V, koji ne prelazi 5 V. Ovaj režim je prvenstveno namenjen za upotrebu sa Holovim efektom (ne zaboravite da podesite potenciometar na ploči na minimum).

3. PWM režim ulaza: Pritisnite dugme da biste prešli na PWM režim ulaza. Unesite PWM signal preko terminalnog bloka da biste kontrolisali brzinu. Optimalna amplituda: 3-5 V; optimalna frekvencija: 1 K-10 KHz (ne zaboravite da podesite potenciometar na ploči na minimum).

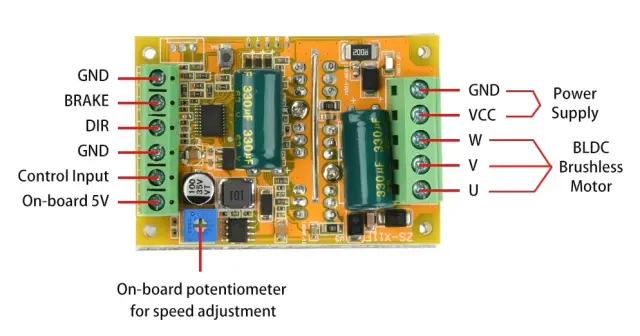

4. Portovi za napred/nazad, kočnicu i zaustavljanje: Održavajte nizak nivo aktivnim. Povežite eksterne portove prekidača sa masom za odgovarajuću kontrolu. Alternativno, eksterni MCU može da obezbedi signale niskog nivoa. Svi kontrolni terminali prednjeg reda su signali niskog napona koji se direktno dovode na MCU kontroler. Izbegavajte kontakt sa izvorima visokog napona ili visoke struje.

Trenutna struja pokretanja je izuzetno visoka tokom uključivanja pri punom gasu. Održavajte dovoljnu marginu; izbegavajte pokretanje unazad pri visokom naponu, velikoj snazi i punom gasu. Pored toga, kočenje generiše značajne udarne sile. Ne kočite tokom rada pri punoj brzini pri visokom naponu, jer prisilni rad može oštetiti tranzistore snage i čipove. Koristite samo nakon smanjenja gasa na 50% ili niže.

Nazivni maksimalni napon (60V) i maksimalna snaga (300W) su granični parametri pod određenim uslovima. Stvarna primena zahteva rad sa sigurnosnom marginom.
